紫外线吸收剂UV-P的应用及毒性

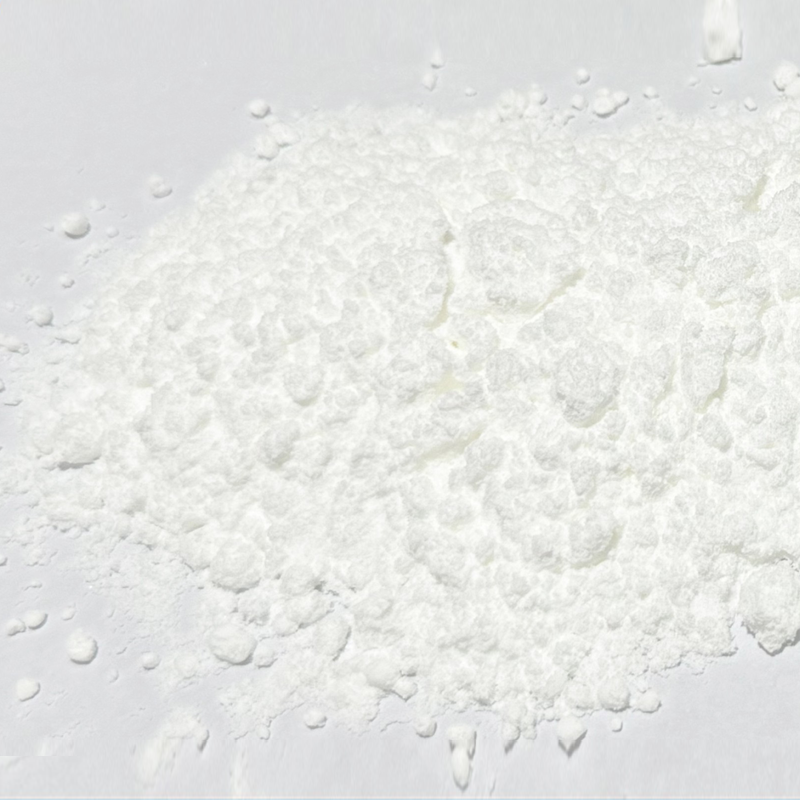

紫外线吸收剂UV-P为白色至浅黄色结晶粉末，其是高效紫外线吸收剂，能强烈吸收270-400纳米紫外线，且化学稳定性好，挥发性小，可用于聚酯、环氧醋酸纤维素、聚氯乙烯、聚丙烯腈树脂，还可用于聚苯乙烯、有机玻璃等。

应用

作为紫外线吸收剂，紫外线吸收剂UV-P主要适用于聚酯，环氧醋酸纤维素，聚氯乙烯，聚苯乙烯，有机玻璃，聚丙烯腈树脂，高档油漆，涂料，布料等。**吸收波长范围 270-380nm。

制备方法

步骤1：将自制的2-硝基-2′-羟基-5′-甲基偶氮苯(95.6％)，26.9g(0.1046mol)，氢氧化钠12g，Raney镍0.5g，甲醇150ml和水50ml，加入到500ml四口烧瓶中，控制反应温度在70℃缓慢加入按照实施例1制备的还原剂6.50g，回流反应2小时，溶液变为浅黄色即为反应终点；

步骤2：缓慢滴加30％的盐酸，中和反应液PH为6，产生大量黄色沉淀，过滤，分别用50ml水洗2次，干燥，得到中间体2-(2′-羟基-5′-甲基苯基)苯并三唑氮氧化物23.2g，收率为96.3％；

步骤3：取上步所得2-(2′-羟基-5′-甲基苯基)苯并三唑氮氧化物23.2g(0.0962mol)，30％的盐酸60ml，甲苯80ml和水50ml，加入到250ml四口烧瓶中，控制反应温度在70℃缓慢加入按照实施例1制备的还原剂5.93g，回流反应2小时，溶液变为浅黄绿色即为反应终点；

步骤4：将溶液先过滤除去不溶物，滤液倒入100ml水中，冷却结晶，过滤，分别用50ml水洗2次，干燥，得到产品2-(2′-羟基-5′-甲基苯基)苯并三唑20.8g，收率为92.4％，熔点128-130℃。

添加量

0.1-0.5%，具体添加量根据客户应用测试确定。

毒性

毒性低，大白鼠经口 LD50 >5g/Kg 体重。
